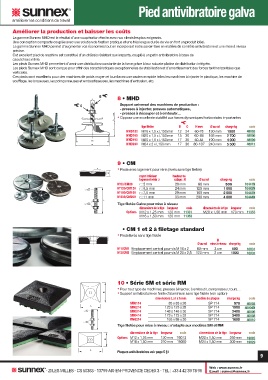

Pied antivibratoire galva

améliorer les conditions de travail

Améliorer la production et baisser les coûts
La gamme Sunnex MHD est le résultat d’une coopération étroite avec nos clients les plus exigeants.
Une conception compacte couplée avec une solution de fixation pratique et une très longue durée de vie en font un produit idéal.
La gamme Sunnex MHD permet d’augmenter vos économies tout en incorporant notre savoir-faire en matière de contrôle antivibratoire et une mise à niveau
précise.
Cet excellent pied de machine est constitué d’un châssis résistant aux impacts, couplé à un patin antivibratoire à base de
caoutchouc nitrile.
Les pieds Sunnex MHD permettent d’avoir une distribution constante de la force grâce à leur robuste platine de distribution intégrée.
Les pieds Sunnex MHD sont conçus pour offrir des caractéristiques exceptionnelles de stabilisation et d’amortissement des forces tant horizontales que
verticales.
Ces pieds sont excellents pour des machines de poids moyen et lourd avec une cadence rapide telles les machines à injecter le plastique, les machine de
soufflage, les broyeuses, les poinçonneuses et emboutisseuses, les machines d’extrusion, etc.

B
A 8 • MHD
C Support universel des machines de production :
- presses à injecter, presses automatiques,
H max - presses à découper et à emboutir…
• Oppose une excellente stabilité aux forces dynamiques horizontales importantes
∆H
tige filetée B C H mm Ø au sol charge kg code
H
MHD130 M16 x 1,5 x L150 mm 12 24 60-78 130 mm 1500 48003
MHD165 M20 x 1,5 x L150 mm 15 30 60-84 165 mm 2 700 48006
MHD190
D2 M20 x 1,5 x L150 mm 17 30 60-84 190 mm 4 000 48009
MHD240
D1 M24 x 2 x L150 mm 17 36 80-107 240 mm 5 500 48012
9 • CM

• Pieds avec logement pour vérin (livrés sans tige filetée)
rayon intérieur hauteur de
logement vérin : r calage : H Ø au sol charge kg code
N°80/CM80 r : 5 mm 20 mm 80 mm 500 10441N
N°120/CM120 r : 6,5 mm 24 mm 120 mm 1 000 10442N
N°160/CM160 r : 7,5 mm 29 mm 160 mm 2 000 10443N
N°200/CM200 r : 11 mm 33 mm 200 mm 4 000 10444N
Tige filetée Galva pour mise à niveau
dimensions de la tige longueur code dimensions de la tige longueur code
Options M12 x 1,25 mm 120 mm 11351 M20 x 1,50 mm 170 mm 11353
M16 x 1,50 mm 120 mm 11352
• CM 1 et 2 à filetage standard

• Pieds livrés sans tige filetée
H
H Ø au sol mise à niveau charge kg code
N°1/CM1 Emplacement central pour vis M 16 x 2 80 mm 3 cm 500 10031
N°2/CM2 Emplacement central pour vis M 20 x 2,5 120 mm 2 cm 1000 10032

120° (90°)

H
10 • Série SM et série RM

• Pour tout type de machines, presses à injecter, à emboutir, compresseur, tours…
B
• Support antivibratoire en fonte d’aluminium sans tige filetée (voir option)
dimensions L x l x h mm modèle de plaque charge kg code
SM6114 83 x 83 x 26 SP 714 575 46002
L SM6214 123 x 123 x 28 SP 714 1500 46004N
SM6314 148 x 148 x 30 SP 714 2400 46006
SM6414 173 x 173 x 32 SP 714 3400 46008
RM6214 163 x 88 x 30 SP 714 1600 46010
Tige filetée pour mise à niveau : s’adapte aux modèles SM et RM
dimensions de la tige longueur code dimensions de la tige longueur code
Options M12 x 1,25 mm 120 mm 19013 M20 x 1,50 mm 250 mm 19025
B
M16 x 1,50 mm 210 mm 19020 M24 x 1,50 mm 300 mm 19029
L
Plaques antivibratoires voir page 5 §1
