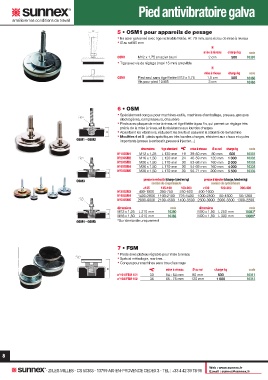

Page 8 - CATALOGUE-ANTIVIBRATOIRE-SUNNEX-2024

Pied antivibratoire galva

améliorer les conditions de travail

5 • OSM1 pour appareils de pesage
• En acier galvanisé avec tige inclinable filetée, H : 70 mm, sans écrou de mise à niveau
• Ø au sol 80 mm
H
mise à niveau charge kg code
OSM1 M12 x 1,75 en acier bruni 2 cm 500 10391
• Tige avec vis de réglage (maxi 15 mm) amovible
H
mise à niveau charge kg code
OSM1 Pied seul sans tige filetée M12 x 1,75 1,5 cm 500 10465
Vis pour pied 10465 3 cm 10463

6 • OSM

• Spécialement conçus pour machines-outils, machines d’emballage, presses, groupes
électrogènes, compresseurs, chaudière
• Pieds avec plaque de mise à niveau et tige filetée à pas fin, qui permet un réglage très
précis de la mise à niveau et la résistance aux lourdes charges
• Absorbent les vibrations, réduisent les bruits et assurent la stabilité de la machine
• Modèles 4 et 5 : pieds spécifiques très lourdes charges, résistent aux chocs et cycles
OSM1 - OSM2 importants (presse à emboutir, presse à injecter…)
dimensions tige standard mise à niveau Ø au sol charge kg code
N°1/OSM1 M12 x 1,25 L 120 mm 19 38-50 mm 80 mm 500 10331
N°2/OSM2 M16 x 1,50 L 120 mm 24 46-59 mm 120 mm 1 000 10332
N°3/OSM3 M20 x 1,50 L 170 mm 30 53-68 mm 160 mm 2 000 10333
N°4/OSM4 M20 x 1,50 L 170 mm 30 54-69 mm 160 mm 4 000 10334
N°5/OSM5 M20 x 1,50 L 170 mm 30 56-71 mm 200 mm 5 500 10335
presse à emboutir (charge /pied en kg) presse à injecter (charge /pied en kg)
OSM3
nombre de coups/minute nombre de cycles/heure
<125 125-160 160-200 <100 100-300 300-400
N°3/OSM3 400-1000 350-750 250-500 400-1000
N°4/OSM4 1400-2800 1100-2100 725-1400 1000-2500 50-1800 50-1200
N°5/OSM5 2800-6000 2100-4500 1400-3500 2500-3000 2000-3300 1300-2200
dimensions code dimensions code
M12 x 1,25 L 210 mm 10380 M20 x 1,50 L 250 mm 10383*
M16 x 1,50 L 210 mm 10382 M20 x 1,50 L 300 mm 10086*
OSM4 - OSM5 *Sur demande uniquement

7 • FSM
• Pieds avec plateau réglable pour mise à niveau
• Spécial métrologie, marbres…
• Conçus pour machines sans trou d’ancrage
mise à niveau Ø au sol charge kg code
n°101/FSM 101 30 54 - 64 mm 80 mm 500 10311
n°102/FSM 102 36 65 - 75 mm 120 mm 1 000 10312

8
