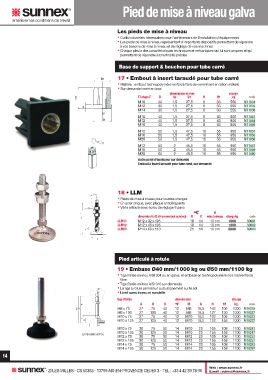

Page 14 - CATALOGUE-ANTIVIBRATOIRE-SUNNEX-2024

Pied de mise à niveau galva

améliorer les conditions de travail

Les pieds de mise à niveau
• Outils industriels nécessaires pour l’achèvement de l’installation d’équipements
• Les pieds de mise à niveau représentent d’importants dispositifs permettant de répondre
à vos besoins de mise à niveau et de réglage de vos machines
• Chaque pied a des caractéristiques techniques et mécaniques qui lui sont propres et qui
permettent de répondre à une finalité précise

Base de support & bouchon pour tube carré

17 • Embout à insert taraudé pour tube carré
• Matière : embout technopolymère renforcé fibre de verre insert en laiton nickelé
• Sur demande insert en inox
dimensions en mm charge
Filetage F D ép D1 H H1 kg code
M10 30 1,5 27,5 6 33 550 M17034
M12 30 1,5 27,5 6 33 550 M17035
M14 30 1,5 27,5 6 33 550 M17036
M10 40 1,5 37,5 8 43 800 M17043
M12 40 1,5 37,5 8 43 800 M17044
M16 40 1,5 37,5 8 43 800 M17046
M12 50 1,5 47,5 10 55 950 M17053
M16 50 1,5 47,5 10 55 950 M17055
M20 50 1,5 47,5 10 55 950 M17056
M12 50 2 45,5 10 55 950 M17057
M16 50 2 45,5 10 55 950 M17059
M20 50 2 45,5 10 55 950 M17060
Autre paroi d’épaisseur sur demande
Embout à insert taraudé pour tube rond, sur demande

18 • LLM

• Pieds de mise à niveau pour lourdes charges
• En acier zingué, avec plaque antidérapante
• Vérin articulé avec écrou de réglage 6 pans
H
dimension A x D x H en mm (voir schéma) B C mise à niveau charge kg code
LLM10 M12 x 32 x 105 18 14 10 cm 1000 50001
LLM12 M12 x 45 x 105 18 14 10 cm 1200 50002
LLM20 M14 x 60 x 110 21 16 10 cm 2000 50003

Pied articulé à rotule

19 • Embase Ø40 mm/1 000 kg ou Ø50 mm/1100 kg
• T ige filetée en inox AISI 304 ou en galva, et embase en technopolymère noir mat renforcé
fibre
• Tige filetée en inox AISI 316 sur demande
• L a tige à rotule permet un auto alignement sur le sol
• Livré sans écrou ni rondelle
tige filetée dimensions charge
A B D M G H H1 kg code
M8 x 75 27 75 40 12 M8 16,5 102 105 1000 M10225
M8 x 100 27 100 40 12 M8 16,5 127 130 1000 M10227
M10 x 75 27 75 40 12 M10 16,5 102 105 1000 M10233
M10 x 125 27 125 40 12 M10 16,5 152 155 1000 M10237

M10 x 75 30 75 50 14 M10 20 105 108 1100 M10243
M10 x 125 30 125 50 14 M10 20 155 158 1100 M10247
Livré sans écrou
M12 x 75 30 75 50 14 M12 20 105 108 1100 M10253
M12 x 125 30 125 50 14 M12 20 155 158 1100 M10257
M14 x 75 30 75 50 14 M14 20 105 108 1100 M10263
M14 x 125 30 125 50 14 M14 20 155 158 1100 M10267
