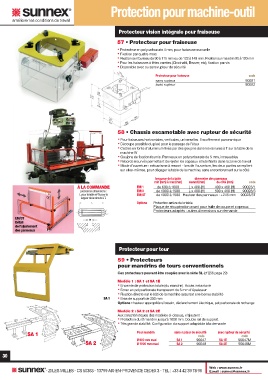

Protection pour machine-outil

amélior
améliorer les conditions de travailer les conditions de travail
Protecteur vision intégrale pour fraiseuse

57 • Protecteur pour fraiseuse
• Protecteur en polycarbonate 4 mm, pour fraiseuse manuelle
• Fixation par quatre mors
• Fixation sur fourreau de 90 à 115 mm ou de 122 à 148 mm. Fixation sur mandrin 90 à 120 mm
• Pour les fraiseuses à têtes carrées (Cincinatti, Beaver, etc), fixation par vis
• Disponible avec ou sans rupteur de sécurité
Protecteur pour fraiseuse code
sans rupteur 90021
avec rupteur 90022

58 • Chassis escamotable avec rupteur de sécurité
• Pour fraiseuses horizontales, verticales, universelles. Encoffrement panoramique
• Découpe possible du plexi pour le passage de l’étau
• Cadres en fonte d’aluminium fixés par des goujons dans les rainures à T sur la table de la
machine W
EM/3T • Goujons de fixation fournis. Panneaux en polycarbonate de 5 mm, incassables
• Rebords incurvés permettant de rejeter les copeaux et lubrifiants dans la zone de travail
• Mode d’ouverture : mécanisme à ressort - lors de l’ouverture, les deux parties se replient
sur elles-mêmes, pour dégager la table de la machine, sans encombrement sur le côté
longueur de la table dimension des panneaux
min (mm) à max (mm) devant (mm) de côté (mm) code
À LA COMMANDE EM/1 de 600 à 1000 L x 400 (H) 400 x 460 (H) 90023/1
préciser les dimensions : EM/3 de 1000 à 1500 L x 400 (H) 500 x 460 (H) 90023/3
L pour la table et W pour la EM/3T de 1000 à 1500 Hauteur des panneaux : +245 mm 90023/3T
largeur de la rainure à T.
Options Protection arrière de la table
Plaque de récupération avant pour huile de coupe et copeaux
Protecteurs adaptés : autres dimensions sur demande
EM/3T
Détail
de l’ajustement
des panneaux

Protecteur pour tour

59 • Protecteurs
pour mandrins de tours conventionnels
Ces protecteurs peuvent être couplés avec la série SL (cf §56 page 29)
Modèle 1 : SA 1 et SA 1E
• Enceinte de protection totale (du mandrin). Accès instantané
• Écran en polycarbonate transparent de 5 mm d’épaisseur
• Fixation directe sur le bâti de la machine assurant une bonne stabilité
SA 1 • Bras de support de 300 mm
Options : hauteur appropriée si besoin, déclenchement électrique, polycarbonate de rechange
Modèle 2 : SA 2 et SA 2E
Aux caractéristiques des modèles ci-dessus, s’ajoutent :
• Protection du Ø mandrin jusqu’à 1000 mm. Double rail de support.
• Très grande stabilité. Configuration du support adaptable à la demande

SA 1 Pour mandrin sans rupteur de sécurité avec rupteur de sécurité
code
code
SA 2 Ø 600 mm maxi SA 1 90047 SA 1E 90047M
SA 2E
SA 2
Ø 1000 mm maxi
90048M
90048
