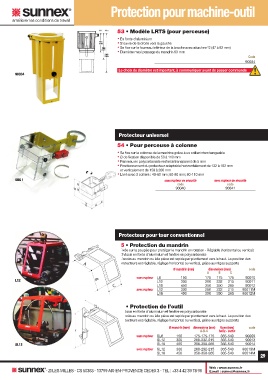

Page 29 - CATALOGUE-ANTIVIBRATOIRE-SUNNEX-2024

Protection pour machine-outil

améliorer les conditions de travail

53 • Modèle LRTS (pour perceuse)
• En fonte d’aluminium
• S’ouvre de la droite vers la gauche
• Se fixe sur le fourreau inférieur de la broche avec attache n°2 (47 à 92 mm)
• Diamètre maxi passage du mandrin 63 mm
Code
90034
Le choix du diamètre est important, à communiquer avant de passer commande
90034

Protecteur universel

54 • Pour perceuse à colonne

• Se fixe sur la colonne de la machine grâce à un collier interchangeable
• Ø de fixation disponible de 50 à 110 mm
• Panneau en polycarbonate renforcé transparent de 5 mm
• Positionnement du protecteur adaptable horizontalement de 132 à 162 mm
et verticalement de 158 à 200 mm
• Livré avec 3 colliers : 40-60 mm ; 60-80 mm ; 80-110 mm
SDG 1 sans rupteur de sécurité avec rupteur de sécurité
code code
90040 90041

Protecteur pour tour conventionnel

55 • Protection du mandrin
• Fixée sur la poupée pour protéger le mandrin en rotation - Réglable (horizontal ou vertical)
• Châssis en fonte d’aluminium et fenêtre en polycarbonate
• L’accès au mandrin ou à la pièce est rapide par pivotement vers le haut. La position des
A protecteurs est réglable, réglage horizontal ou vertical, grâce aux tiges supports
Ø mandrin (mm) dimensions (mm) code
A B C
sans rupteur L6 150 175 175 175 90010
L12 B L12 300 260 232 215 90011
C L18 450 350 350 265 90012
avec rupteur L12 300 260 232 215 90011M
L18 450 350 350 265 90012M

56 • Protection de l’outil
• Châssis en fonte d’aluminium et fenêtre en polycarbonate
• L’accès au mandrin ou à la pièce est rapide par pivotement vers le haut. La position des
protecteurs est réglable, réglage horizontal ou vertical, grâce aux tiges supports
Ø mandrin (mm) dimensions (mm) tiges (mm) code
A-B-C horiz - vertic
sans rupteur SL6 150 175-175-175 365-540 90009
SL12 300 260-232-215 365-540 90013
SL12 SL18 450 350-350-265 365-540 90014
avec rupteur SL12 300 260-232-215 365-540 90013M
SL18 450 350-350-265 365-540 90014M
29
