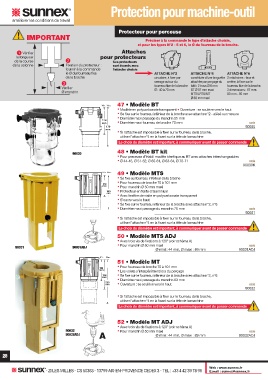

Page 28 - CATALOGUE-ANTIVIBRATOIRE-SUNNEX-2024

Protection pour machine-outil

améliorer les conditions de travail

Protecteur pour perceuse
IMPORTANT Préciser à la commande le type d’attache choisie,

et pour les types N°2 - 5 et 6, le Ø du fourreau de la broche.
1 Vérifier Attaches
la longueur pour protecteurs
de la course 2 Ces protecteurs
de la colonne Fixation du protecteur : sont fournis avec
fournir à la commande l’attache choisie
le Ø du fourreau fixe ATTACHE N°2 ATTACHE N°4 ATTACHE N°6
de la broche circulaire, à fixer par constituée d’une languette 2 mâchoires : face et
3 serrage autour du attachée par perçage du arrière, à fixer sur le
fourreau fixe de la broche bâti : 2 trous Ø 6 mm fourreau fixe de la broche.
Vérifier Ø : 40 à 70 mm BT Ø 57 mm maxi 3 dimensions : 67 mm
Ø mandrin
MTS/LRTS/MT 80 mm - 92 mm
Ø 69 mm maxi
47 • Modèle BT
•
• Modèle en polycarbonate transparent Ouverture : se soulève vers le haut
• Se fixe sur le fourreau inférieur de la broche avec attache n°2 - alésé sur mesure
• Diamètre maxi passage du mandrin 55 mm
• Diamètre maxi fourreau de broche 70 mm code
90030
• Si l’attache est impossible à fixer sur le fourreau de la broche,
utiliser l’attache n°4 en la fixant sur la tête de la machine
Le choix du diamètre est important, à communiquer avant de passer commande
48 • Modèle BT kit
90030
• Pour perceuse d’établi modèle identique au BT avec attaches interchangeables
• Ø 44-45, Ø 51-52, Ø 60-61, Ø 63-64, Ø 70-71 code
90030K
49 • Modèle MTS
• Se fixe au fourreau inférieur de la broche
• Pour fourreau de broche 70 à 101 mm
• Pour mandrin Ø 50 mm maxi
• Protecteur en fonte d’aluminium
• Avec fenêtre de visite en polycarbonate transparent
• S’ouvre vers le haut
• Se fixe sur le fourreau inférieur de la broche avec attache n°2, n°6
• Diamètre maxi passage du mandrin 70 mm code
90031
• Si l’attache est impossible à fixer sur le fourreau de la broche,
utiliser l’attache n°4 en la fixant sur la tête de la machine
Le choix du diamètre est important, à communiquer avant de passer commande
50 • Modèle MTS ADJ
• Avec trois vis de fixations à 120° (voir schéma A)
• Pour mandrin Ø 50 mm maxi code
90031 90031ADJ
Ø mini : 44 mm, Ø maxi : 89 mm 90031ADJ

51 • Modèle MT
• Pour fourreau de broche 70 à 101 mm
• Les volets s’interpénètrent lors du perçage
• Se fixe sur le fourreau inférieur de la broche avec attache n°2, n°6
• Diamètre maxi passage du mandrin 63 mm
• Ouverture : se soulève vers le haut code
90032
• Si l’attache est impossible à fixer sur le fourreau de la broche,
utiliser l’attache n°4 en la fixant sur la tête de la machine
Le choix du diamètre est important, à communiquer avant de passer commande

52 • Modèle MT ADJ
• Avec trois vis de fixations à 120° (voir schéma A)
90032 • Pour mandrin Ø 50 mm maxi code
90032ADJ A Ø mini : 44 mm, Ø maxi : 89 mm 90032ADJ

28
